Ein falsch gelesenes Anschlussschema kann bei einer Solarthermieanlage schnell zu wenig Ertrag, störenden Pumpengeräuschen oder sogar Schäden führen. Entscheidend ist, wie Kollektoren, Solarstation, Speicher, Wärmetauscher und Heizkreis hydraulisch zusammenspielen. Ich zeige die üblichen Varianten, erkläre Vorlauf und Rücklauf und nenne die Fehler, die bei Planung und Montage besonders häufig auftreten.
Die wichtigsten Punkte für eine funktionierende Solarthermieanlage
- Solarer Vorlauf transportiert die erwärmte Solarflüssigkeit vom Kollektor zum Speicher.
- Solarer Rücklauf führt die abgekühlte Flüssigkeit zurück zum Kollektorfeld.
- Für Warmwasser besteht der typische Aufbau aus Kollektoren, Solarstation, Wärmetauscher und bivalentem Speicher.
- Bei Heizungsunterstützung kommen meist ein Pufferspeicher, Mischer und zusätzlicher Heizkreis hinzu.
- Fühlerposition, Dämmung, Ausdehnungsgefäß und Sicherheitsgruppe sind für den sicheren Betrieb genauso wichtig wie die Rohrführung.
Was ein Solarthermie-Anschlussschema wirklich zeigen muss
Ein Anschlussschema für Solarthermie ist mehr als eine Zeichnung mit roten und blauen Leitungen. Es zeigt, wo Wärme entsteht, wohin sie fließt und an welcher Stelle sie in den Speicher übertragen wird. Ohne diese drei Informationen lässt sich eine Anlage kaum zuverlässig beurteilen.

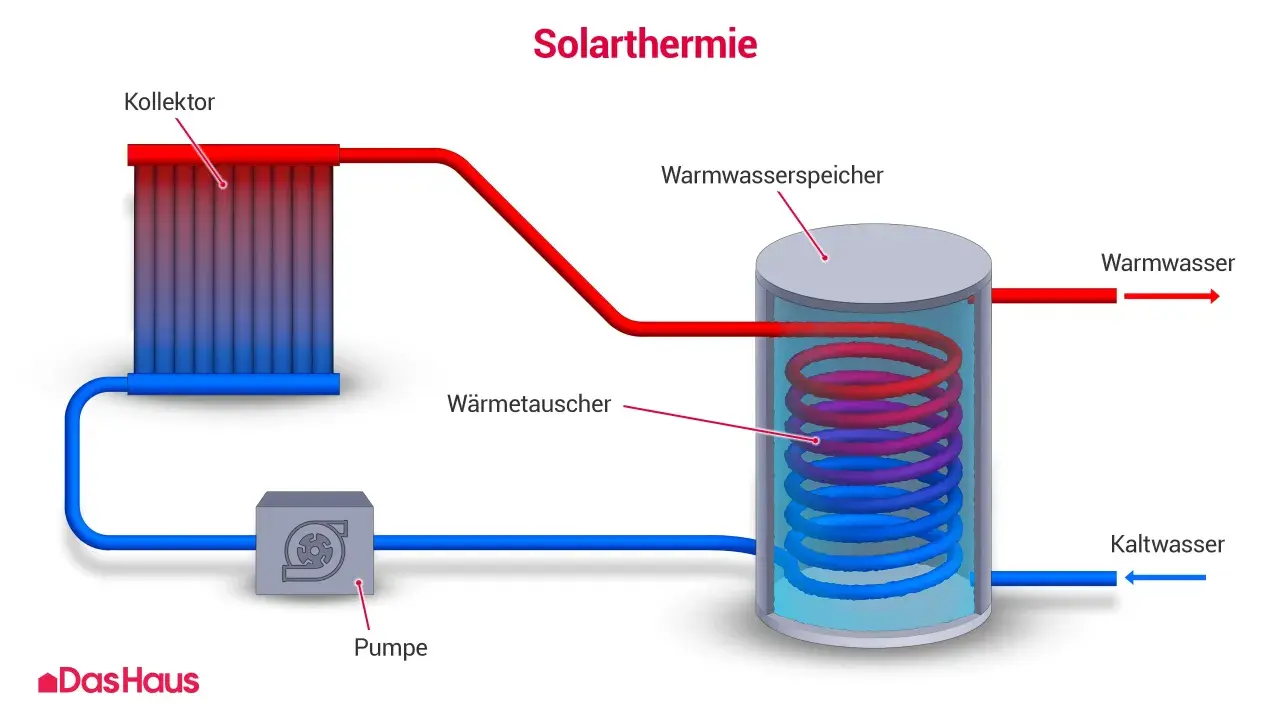

Im einfachsten Fall verläuft der Solarkreis als geschlossener Kreislauf. Der Kollektor erwärmt eine frostsichere Solarflüssigkeit. Diese fließt über den solaren Vorlauf zum unteren Wärmetauscher des Speichers, gibt dort Energie ab und kehrt über den Rücklauf kälter zum Kollektor zurück.
Die Grundlogik lässt sich so zusammenfassen:
Kollektor → Solarvorlauf → Solarstation → Wärmetauscher im Speicher → Solarrücklauf → Kollektor
Die Solarstation enthält unter anderem die Umwälzpumpe, ein Rückschlagventil, ein Manometer, ein Durchflussmessgerät und häufig einen Luftabscheider. Die Regelung schaltet die Pumpe ein, sobald der Kollektor ausreichend wärmer ist als der Speicherbereich, der geladen werden soll.
Vorlauf und Rücklauf nicht nur nach Farben beurteilen
In vielen Zeichnungen ist der warme Vorlauf rot und der kühlere Rücklauf blau markiert. Das hilft bei der Orientierung, ersetzt aber nicht die Prüfung der Pfeilrichtung und Anschlussbezeichnungen. Je nach Hersteller können Begriffe wie Solarvorlauf, Speichervorlauf oder Kollektorvorlauf unterschiedlich angeordnet sein.
Ich würde mich deshalb nie allein auf die Farbe einer Leitung verlassen. Maßgeblich sind die Beschriftung am Speicher, die Fließrichtung an der Solarstation und die Montageanleitung des konkreten Kollektorsystems.
Das Standardschema für Warmwasser
Die häufigste Ausführung nutzt die Solarthermie ausschließlich zur Trinkwassererwärmung. Dafür wird ein bivalenter Warmwasserspeicher eingesetzt. Sein unterer Wärmetauscher gehört zum Solarkreis, während ein zweiter Wärmeerzeuger den oberen Speicherbereich nachheizt.
Das typische Bild sieht so aus:
- Die Kollektoren sitzen auf dem Dach oder an einer geeigneten Fassade.
- Der Solarvorlauf führt zur Solarstation und anschließend zum unteren Wärmetauscher.
- Der Solarrücklauf geht vom Wärmetauscher zurück zum Kollektorfeld.
- Der obere Speicherbereich wird bei Bedarf durch Heizkessel, Wärmepumpe oder Heizstab nacherwärmt.
- Das warme Trinkwasser wird oben entnommen, weil sich dort die höchste Temperatur sammelt.
Für einen Haushalt mit vier Personen liegt eine häufige Größenordnung bei etwa 4 bis 6 m² Kollektorfläche und 250 bis 400 Litern Speichervolumen. Das ist keine feste Vorgabe. Verbrauch, Dachausrichtung, Verschattung und gewünschter solare Deckungsanteil können die Auslegung deutlich verändern.
Der Speicher sollte so angeschlossen werden, dass die natürliche Temperaturschichtung möglichst erhalten bleibt. Warmes Wasser sammelt sich oben, während der kühlere Bereich unten für die Solarbeladung besonders wichtig ist. Wird der Rücklauf an der falschen Stelle eingebunden, verliert die Anlage diesen Vorteil und der Kollektor arbeitet häufiger gegen ein bereits zu warmes Speichervolumen.
Frischwasserstation als Alternative
Bei einer Frischwasserstation wird nicht das Trinkwasser dauerhaft im großen Speicher bevorratet. Stattdessen erwärmt ein Wärmetauscher das Trinkwasser erst bei Bedarf aus einem Pufferspeicher. Dieses Konzept kann hygienische Vorteile bieten und passt gut zu Anlagen mit Solarthermie und Heizungsunterstützung.
Der Aufbau ist hydraulisch anspruchsvoller, weil zusätzlich eine schnelle Regelung, eine Ladepumpe und ein eigener Trinkwasser-Wärmetauscher erforderlich sind. Für kleine Anlagen mit reinem Warmwasserbedarf ist ein klassischer bivalenter Speicher oft einfacher und wirtschaftlicher.
So wird die Heizung in das Schema eingebunden
Wer neben Warmwasser auch die Heizung unterstützen möchte, braucht meist einen größeren Pufferspeicher oder einen Kombispeicher. Die Solarwärme wird dann nicht nur für das Trinkwasser genutzt, sondern in einen Heizwasserbereich eingespeist. Der Heizkreis entnimmt die Energie über eine eigene Pumpe und einen Mischer.
Ein Mischer regelt die Vorlauftemperatur des Heizkreises. Das ist wichtig, weil Heizflächen meist eine andere Temperatur benötigen als der Speicher gerade liefert. Besonders gut passt Solarthermie zu Flächenheizungen mit niedrigen Vorlauftemperaturen. Bei alten Heizkörperanlagen ist die Unterstützung möglich, fällt aber oft geringer aus.
| Variante | Typischer Aufbau | Stärke | Grenze |
|---|---|---|---|
| Warmwasserspeicher | Solarer Wärmetauscher unten, Nachheizung oben | Einfaches und übersichtliches Schema | Solarwärme hilft kaum beim Heizen |
| Kombispeicher | Solarer Ladebereich, Heizwasserpuffer und Trinkwasserzone | Warmwasser und Heizungsunterstützung in einem System | Mehr Anschlüsse und höhere Anforderungen an die Regelung |
| Pufferspeicher mit Frischwasserstation | Solarer Puffer plus externer Trinkwasser-Wärmetauscher | Flexibel für mehrere Wärmeerzeuger | Aufwendigere Hydraulik und Regelung |
Bei der Heizungsunterstützung führt der Heizungsrücklauf nicht einfach irgendwo in den Speicher. Je nach Regelung wird er über eine Rücklaufanhebung gezielt mit Solarwärme versorgt. Dadurch muss der Kessel weniger nachheizen. In meinen Augen ist das der Punkt, an dem viele vereinfachte Zeichnungen zu kurz greifen: Die richtige Speicherzone ist wichtiger als eine möglichst große Kollektorfläche.
Eine größere Anlage bringt außerdem nicht automatisch mehr Nutzen. Im Sommer kann überschüssige Wärme zu hohen Stillstandstemperaturen führen. Das Schema muss deshalb auch Sicherheitsfunktionen wie Ausdehnungsgefäß, Sicherheitsventil und eine geeignete Stagnationsstrategie berücksichtigen.
Die wichtigsten Bauteile und ihre Anschlüsse
Wer eine Zeichnung liest, sollte jedes Bauteil seiner Aufgabe zuordnen können. Die folgende Übersicht hilft dabei, typische Symbole und Anschlussstellen richtig einzuordnen.
| Bauteil | Aufgabe im System | Worauf es ankommt |
|---|---|---|
| Kollektorfeld | Wandelt Sonnenstrahlung in Wärme um | Verschattung, Ausrichtung, Neigung und korrekte Fließrichtung |
| Solarstation | Fördert und überwacht die Solarflüssigkeit | Pumpe, Rückschlagventil, Durchfluss und Entlüftung müssen zusammenpassen |
| Wärmetauscher | Überträgt Solarwärme auf Trink- oder Heizwasser | Solar- und Heizungsseite dürfen nicht verwechselt werden |
| Temperaturfühler | Gibt der Regelung die nötigen Messwerte | Kollektorfühler und Speicherfühler müssen an der richtigen Stelle sitzen |
| Ausdehnungsgefäß | Nimmt die Volumenschwankung der Solarflüssigkeit auf | Vordruck und Größe müssen zur Anlage passen |
| Sicherheitsgruppe | Schützt den Solarkreis vor unzulässigem Druck | Ablaufleitung und Auffangmöglichkeit dürfen nicht fehlen |
Die beiden Temperaturfühler werden häufig verwechselt. Der Kollektorfühler sitzt möglichst nahe am heißesten Austritt des Kollektorfelds. Der Speicherfühler wird dort montiert, wo die Regelung die relevante Ladetemperatur erfassen soll, meist im unteren Speicherbereich für die solare Beladung.
Auch die Rohrdämmung ist kein nebensächliches Detail. Die Leitungen zwischen Dach und Speicher sollten kurz, gut gedämmt und für die auftretenden Temperaturen geeignet sein. Gerade bei langen Leitungswegen können Wärmeverluste den Ertrag spürbar reduzieren.
Typische Fehler beim Anschluss und bei der Planung
Viele Probleme entstehen nicht durch ein kompliziertes Bauteil, sondern durch eine kleine Unstimmigkeit im Gesamtsystem. Besonders häufig sehe ich vier Fehlerbilder.
Vorlauf und Rücklauf sind vertauscht
Dann arbeitet die Pumpe zwar, aber der Wärmetauscher wird nicht sinnvoll beladen. Die Anlage kann ungewöhnliche Temperaturanzeigen liefern oder der Speicher erwärmt sich deutlich langsamer als erwartet. Vor dem Befüllen sollten deshalb alle Pfeile und Anschlüsse mit dem Herstellerplan abgeglichen werden.
Der Speicherfühler sitzt an der falschen Stelle
Ein falsch platzierter Fühler kann die Pumpe zu früh oder zu spät einschalten. Im ungünstigen Fall wird ein bereits warmer Speicherbereich gemessen, obwohl unten noch nutzbare Speicherkapazität vorhanden wäre. Das führt zu unnötigen Takten und verschenkter Solarenergie.
Die Solarstation ist unvollständig
Manchmal wird in vereinfachten Skizzen nur die Pumpe eingezeichnet. Für den sicheren Betrieb gehören aber weitere Komponenten dazu, etwa Manometer, Durchflussanzeige, Rückschlagventil, Entlüftung und Sicherheitsventil. Fehlt ein Teil davon, ist die Zeichnung nicht als vollständige Montageanleitung geeignet.
Lesen Sie auch: Heizwert von Erdgas - H-Gas, L-Gas und richtig umrechnen
Ungeeignete Materialien und fehlende Dämmung
Im Solarkreis können hohe Temperaturen auftreten. Rohrleitungen, Dichtungen und Lötstellen müssen dafür geeignet sein. Auch die Solarflüssigkeit ist nicht beliebig austauschbar. Ich würde niemals gewöhnliches Heizungswasser oder Kfz-Frostschutzmittel verwenden, sondern ausschließlich die vom Hersteller freigegebene Solarflüssigkeit.
Der Anschluss an das 230-Volt-Netz, die Druckprüfung und die Befüllung gehören in die Hände eines qualifizierten Fachbetriebs. Ein Schema kann die Funktionsweise erklären, ersetzt aber keine objektspezifische Auslegung und keine Prüfung der fertigen Anlage.
Woran ein gutes Anschlussschema zu erkennen ist
Ein brauchbarer Plan zeigt nicht nur Kollektor und Speicher, sondern auch Fließrichtungen, Fühler, Pumpen, Wärmetauscher, Sicherheitskomponenten und die Nachheizung. Fehlen diese Angaben, handelt es sich meist nur um eine Prinzipdarstellung.
Für die eigene Anlage sollte der Plan außerdem exakt zum Speichertyp passen. Ein Kombispeicher, ein bivalenter Warmwasserspeicher und ein Pufferspeicher mit Frischwasserstation haben unterschiedliche Anschlusspositionen. Schon wenige Zentimeter Höhenunterschied können die gewünschte Temperaturschichtung verändern.
Ich empfehle, vor der Montage drei Dinge nebeneinanderzulegen: das Schema des Kollektorherstellers, die Anschlusszeichnung des Speichers und den Plan der Solarstation. Stimmen die Bezeichnungen nicht überein, darf man nicht raten. Erst die eindeutige Zuordnung von Solarvorlauf, Solarrücklauf, Speicherfühler und Wärmetauscher schafft eine verlässliche Grundlage.
Der beste Plan beginnt am Speicher
Wer ein Solarthermie-Anschlussschema beurteilen möchte, sollte nicht am Dach anfangen, sondern am Speicher. Dort entscheidet sich, ob die Solarwärme in die richtige Zone gelangt, die Nachheizung sinnvoll arbeitet und der Heizkreis die Energie tatsächlich nutzen kann.
Ein einfaches Warmwassersystem bleibt überschaubar. Sobald Heizungsunterstützung, mehrere Wärmeerzeuger oder eine Frischwasserstation hinzukommen, steigen die Anforderungen an Hydraulik und Regelung deutlich. Die sauberste Lösung ist nicht unbedingt die mit den meisten Komponenten, sondern die, deren Anschlüsse, Fühler und Regelstrategie eindeutig zusammenpassen.
Für die endgültige Ausführung zählen deshalb immer die technischen Unterlagen des konkreten Speichers und Kollektors sowie die Prüfung durch einen Fachbetrieb. So wird aus einer allgemeinen Zeichnung ein sicherer und im Alltag tatsächlich effizienter Anlagenaufbau.
