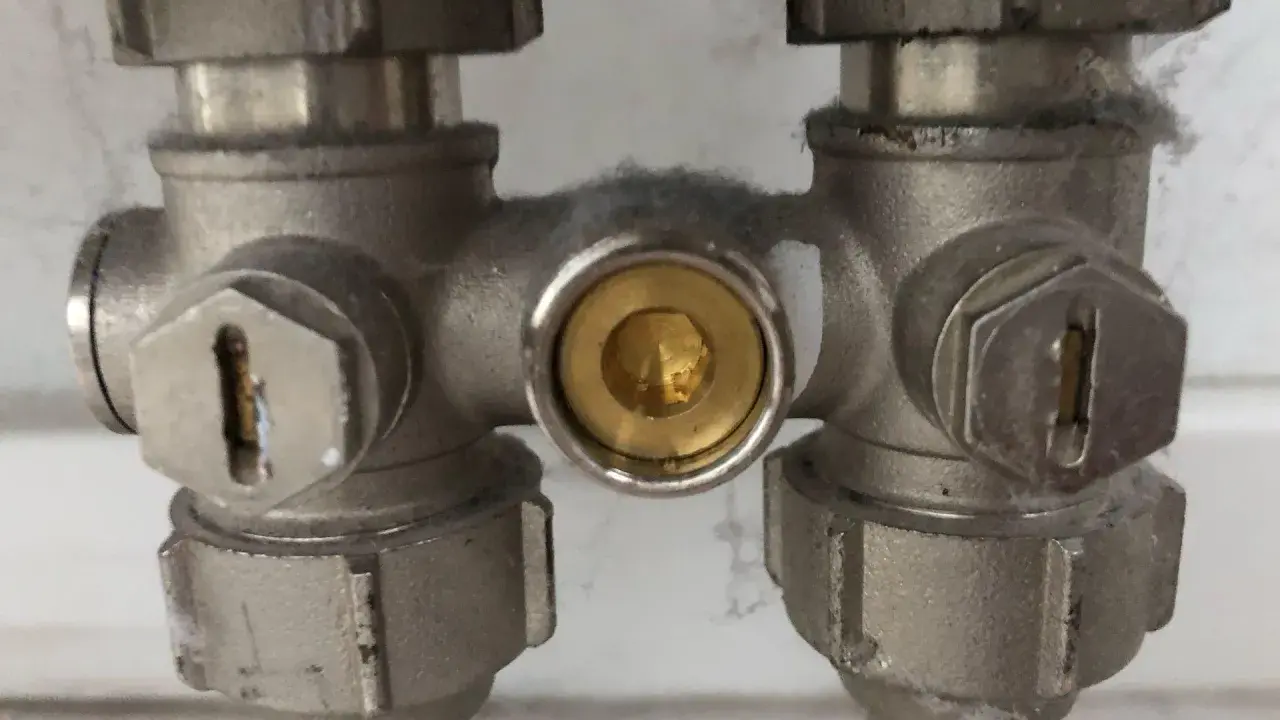

Wird ein Heizkörper in einer älteren Wohnung nicht richtig warm, liegt die Ursache oft nicht am Thermostat, sondern am Anschlussblock darunter. Die Funktionsweise eines Einrohr-Hahnblocks entscheidet darüber, wie viel Heizwasser durch den Heizkörper fließt und wie viel direkt im Rohrstrang weiterläuft. Ich zeige, wie Bypass, Heizkörperanteil und Thermostat zusammenspielen, woran sich ein Einrohrsystem erkennen lässt und welche Fehler bei Austausch oder Einstellung besonders häufig sind.
Die wichtigsten Punkte zum Einrohr-Hahnblock auf einen Blick
- Bypass: Ein Teil des Heizwassers umgeht den Heizkörper und versorgt den nächsten Verbraucher.
- Heizkörperanteil: Je nach Modell gelangen häufig etwa 30 bis 100 Prozent des Volumenstroms durch die Heizfläche.
- Thermostat: Es regelt den Durchfluss durch den Heizkörper, darf den gesamten Einrohrstrang aber nicht blockieren.
- Systemunterschied: Ein Einrohr-Hahnblock ist nicht automatisch für eine Zweirohrheizung geeignet.
- Praxis: Die richtige Einstellung ist wichtiger als ein möglichst weit geöffnetes Ventil.
So funktioniert der Einrohr-Hahnblock im Heizkreis
Bei einer Einrohrheizung sind mehrere Heizkörper hintereinander in einen ringförmigen Rohrstrang eingebunden. Das warme Wasser kommt vom Wärmeerzeuger, passiert nacheinander die einzelnen Heizkörper und kehrt anschließend zurück. Anders als bei einer Zweirohranlage gibt es keinen separaten Vorlauf für jeden Heizkörper.
Der Hahnblock teilt den Volumenstrom deshalb in zwei Wege auf. Ein Teil fließt durch den Heizkörper und gibt dort Wärme ab, während der übrige Anteil über den Bypass direkt zum nächsten Heizkörper weiterläuft. Genau diese Umleitung hält den Heizkreis offen, selbst wenn ein einzelner Heizkörper wenig oder gar keine Wärme abnimmt.
Was beim Öffnen und Schließen passiert
Fordert der Raum Wärme an, öffnet das Thermostatventil den Weg durch die Heizfläche. Der Heizkörper erhält dadurch einen größeren Anteil des Heizwassers und erwärmt sich. Sinkt die Raumtemperatur nicht weiter ab, schließt das Ventil schrittweise und der Bypass übernimmt mehr Durchfluss.
Ein funktionierender Einrohr-Hahnblock sorgt also nicht dafür, dass immer das gesamte Wasser durch den Heizkörper fließt. Seine Aufgabe besteht darin, Heizkörper und Bypass hydraulisch aufeinander abzustimmen. Bei manchen Armaturen lässt sich dieser Anteil über eine Einstellspindel oder einen Einsatz verändern.
Warum der Bypass für die ganze Anlage entscheidend ist
Der Bypass ist das zentrale Bauteil des Einrohranschlusses. Wird er falsch eingestellt oder versehentlich abgesperrt, kann das Heizwasser nicht mehr zuverlässig zu den nachfolgenden Heizkörpern gelangen. Dann bleibt beispielsweise der erste Heizkörper warm, während weiter entfernte Räume kaum noch Heizleistung erhalten.
Der sogenannte Heizkörperanteil beschreibt, wie viel des Gesamtvolumenstroms durch die Heizfläche geführt wird. Die genaue Einstellung hängt von Heizkörpergröße, Rohrnetz, Pumpenleistung und Auslegung des Strangs ab. Bei verschiedenen Modellen liegen die möglichen Bereiche beispielsweise bei etwa 30 bis 100 Prozent; ein Hersteller stellt eine Variante ab Werk mit 35 Prozent ein. Das ist jedoch kein allgemeingültiger Idealwert.
Ein Beispiel aus der Praxis
Angenommen, ein Einrohrstrang versorgt vier Heizkörper. Ist der Heizkörperanteil am ersten Anschluss zu groß, entzieht dieser Heizkörper dem Wasser besonders viel Wärme. Der nächste Heizkörper erhält dann zwar weiterhin Wasser, aber mit einer niedrigeren Vorlauftemperatur.
Wird der Anteil dagegen zu klein gewählt, bleibt der einzelne Heizkörper trotz geöffnetem Thermostat nur lauwarm. Ich halte deshalb wenig davon, die Einstellschraube nach Gefühl vollständig zu öffnen. Entscheidend ist, wie sich die Temperaturverteilung über den gesamten Strang entwickelt.
Einrohr- und Zweirohr-Hahnblock im direkten Vergleich
Von außen sehen die Anschlussarmaturen oft ähnlich aus. Der Unterschied liegt im Inneren und in der hydraulischen Aufgabe. Ein Standard-Hahnblock für eine Zweirohranlage kann den Heizkörper absperren, besitzt aber nicht zwingend einen für den Einrohrbetrieb erforderlichen Bypass.
| Merkmal | Einrohrsystem | Zweirohrsystem |
|---|---|---|
| Rohrführung | Ein gemeinsamer Strang für mehrere Heizkörper | Getrennter Vorlauf und Rücklauf |
| Hahnblock | Mit Bypass und einstellbarem Heizkörperanteil | Meist ohne Bypass im gleichen Sinn |
| Thermostat geschlossen | Wasser läuft über den Bypass weiter | Der Heizkörper wird vom Vorlauf getrennt |
| Hydraulische Einstellung | Besonders wichtig für alle nachfolgenden Heizkörper | Über Heizkörperventil, Rücklauf und Anlagenabgleich |
| Typischer Fehler | Falscher Heizkörperanteil oder blockierter Bypass | Vertauschter Vor- und Rücklauf |
Ein Hahnblock, der für beide Systeme freigegeben ist, kann je nach Stellung auch im Zweirohrbetrieb eingesetzt werden. Darauf sollte man sich aber nur verlassen, wenn die technischen Angaben des Herstellers diese Verwendung ausdrücklich bestätigen.
Woran sich ein Einrohrsystem erkennen lässt
Vor einem Austausch muss zuerst geklärt werden, welche Rohrführung vorhanden ist. Bei älteren Mehrfamilienhäusern ist das nicht immer aus der sichtbaren Leitungsführung ersichtlich, weil beide Anschlüsse direkt nebeneinander unter dem Heizkörper liegen können.
Ein Hinweis ist, dass sich die Leitungen am Hahnblock auch bei geschlossenem Thermostat teilweise erwärmen. Das spricht dafür, dass der Rohrstrang über den Bypass weiter durchströmt wird. Sicherer ist eine Prüfung anhand von Bauunterlagen, der Leitungsführung oder einer Messung durch einen Heizungsfachbetrieb.
Typische Anzeichen bei Störungen
- Der Heizkörper bleibt trotz geöffnetem Thermostat kalt, während die Rohre am Block warm sind. Dann kann der Heizkörperanteil zu klein sein oder das Ventil klemmen.
- Mehrere nachfolgende Heizkörper werden nicht warm. Ein blockierter oder zu stark gedrosselter Bypass ist eine mögliche Ursache.
- Der Heizkörper wird nur oben oder nahe am Anschluss warm. Neben Luft kommen ein zu geringer Durchfluss, ein verschmutzter Ventileinsatz oder eine falsche Voreinstellung infrage.
- Die Pumpe arbeitet hörbar oder einzelne Ventile pfeifen. Das kann auf einen ungünstigen hydraulischen Abgleich oder zu hohe Druckdifferenzen hindeuten.
Eine einzelne Berührung der Leitung ersetzt keine Messung, liefert aber einen brauchbaren ersten Hinweis. Für eine belastbare Diagnose würde ich die Vor- und Rücklauftemperatur mit einem geeigneten Messgerät vergleichen und den gesamten Strang betrachten, nicht nur den auffälligen Heizkörper.
Montage und Einstellung ohne typische Fehlentscheidungen
Beim Einbau müssen Bauform, Anschlussabstand, Gewinde, Rohrmaterial und Fließrichtung zusammenpassen. Häufig sind Hahnblöcke mit einem Achsabstand von 50 Millimetern für gängige Ventil-Kompaktheizkörper ausgelegt. Zusätzlich gibt es Eck- und Durchgangsformen sowie Modelle mit Entleerung, Kugelabsperrung oder Höhenausgleich.
- Rohrsystem und Heizungsart eindeutig bestimmen.
- Passenden Einrohr-Hahnblock mit Bypass auswählen.
- Vor- und Rücklauf entsprechend der Montageanleitung anschließen.
- Heizkörper, Dichtungen und Anschlussnippel spannungsfrei montieren.
- Heizkörperanteil und Absperrungen kontrolliert einstellen.
- Anlage entlüften, Betriebsdruck prüfen und die Erwärmung des gesamten Strangs beobachten.
Die Absperrfunktion erleichtert später den Heizkörpertausch oder eine Spülung, weil nicht zwangsläufig die komplette Anlage entleert werden muss. Sie bedeutet aber nicht, dass jeder Hahnblock ohne weitere Prüfung im laufenden Betrieb gewechselt werden darf. Heizungswasser kann heiß sein und unter Druck stehen, deshalb gehören Demontage und Nachfüllen in der Regel in fachkundige Hände.
Lesen Sie auch: PV-Inbetriebnahmeprotokoll richtig prüfen und vollständig übergeben
Was der Austausch ungefähr kostet
Für einfache Hahnblöcke werden im Handel häufig etwa 10 bis 20 Euro pro Stück aufgerufen. Varianten mit Thermostat, Entleerung, Umlenkung oder flexibler Anschlussgeometrie liegen eher bei 20 bis 70 Euro. Arbeitskosten, Entleeren, Befüllen, Entlüften und ein möglicher hydraulischer Abgleich kommen hinzu und können den Gesamtbetrag deutlich stärker beeinflussen als das Bauteil selbst.
Ein günstiger Zweirohr-Hahnblock ist daher keine sinnvolle Sparlösung, wenn tatsächlich ein Einrohrstrang vorliegt. Das kleine Bauteil kann die Wärmeverteilung in mehreren Räumen beeinflussen.
Die richtige Einstellung macht den Unterschied
Ein Einrohr-Hahnblock arbeitet nur dann zuverlässig, wenn Heizkörperanteil und Bypass zur Anlage passen. Ein vollständig geöffnetes Thermostat garantiert keine optimale Wärmeabgabe, und ein maximaler Durchfluss durch den Heizkörper kann die nachfolgenden Räume sogar benachteiligen.
Ich würde nach einer Änderung immer mindestens zwei Heizzyklen abwarten und mehrere Heizkörper prüfen. Werden die Räume gleichmäßiger warm, sinken oft auch Strömungsgeräusche und unnötige Pumpenleistung. Bleibt die Wärmeverteilung unausgewogen, braucht es meist eine fachgerechte hydraulische Einregulierung des gesamten Einrohrstrangs, nicht nur eine neue Ventilstellung am einzelnen Heizkörper.
Ein kleiner Hahnblock mit großer Wirkung auf den Heizkomfort
Die Funktionsweise lässt sich auf einen einfachen Grundsatz reduzieren: Der Heizkörper bekommt nur einen regelbaren Anteil des Heizwassers, während der Rest über den Bypass im Einrohrstrang bleibt. Genau deshalb darf eine Einrohrarmatur nicht wie ein gewöhnliches Absperrventil behandelt werden.
Wer vor dem Austausch die Systemart prüft, den passenden Heizkörperanteil wählt und die nachfolgenden Heizkörper mitbeobachtet, vermeidet die häufigsten Probleme. Für mich ist das der wichtigste praktische Punkt: Nicht der einzelne warme Heizkörper zählt, sondern die ausgewogene Wärmeversorgung des gesamten Strangs.
